設備型號：XD6500

設備特點：
1、雙溫度控制， 控制試樣黑板溫度計或ISO/DIN黑標溫度計及空氣溫度；
2、進口6.5KW長弧氙燈，模擬最逼真的全光譜太陽光；
3、特殊玻璃濾光器，內外濾光器窗玻璃或戶外玻璃組合有特定的透過率均；
4、輻照技術：采用兩個太陽標準進行加速老化測試窄波(340NM或、420NM)寬頻(300NM~400NM)或輻照度控制/勒克斯(280NM~3000NM)；

滿足標準：
G155、ISO105、SAEJ1885、SAEJ19960、ISO4892-2、ISO 105-B、AATCC、JASOM、ASTM、GMW3414TM、CUSTOM、JASOM 364-93等

技術規格表

一、產品概述

用于各種汽車內飾、液晶面板、塑料、油漆、涂料、電子電表、紡織、印染、染料、裝飾材料、木地板、安全帽、皮革、石油化工、橡膠等行材料進行模擬日照光照人工老化試驗及耐光、耐氣候色牢度、耐光汗復合色牢度試驗等。 通過設定試驗倉內氙燈輻照能量、溫度、濕度、噴淋、氙燈明暗交替等條件，提供標準需要的模擬自然環境，來測試材料的褪色、老化、軟化、硬化、龜裂等性能變化。

  滿足標準

GB/T16422.2-2014《塑料 實驗室光源暴露》

GB/T32088-2015  《氣車非金屬部件及材料氙燈加速老化試驗方法》

ISO 4892        《塑料.曝露于實驗室光源的方法.第2部分:氙弧燈》

ISO 11341       《色漆和清漆.人工風化及人工輻射照.濾子化的氙弧輻射照》

AATCC TM16      《耐光色牢度》

AATCC 169       《紡織品耐氣候測試1：氙弧燈曝曬法》

GB/T8427-2008   《紡織品 耐人造光色牢度 氙弧燈》

注：客戶沒有具體指標，如參數覆蓋不到標準內容的以參數為準或具體商議；

  儀器特點

1、曝曬面積：超大實驗倉空間，轉鼓式3層掛件樣品夾，可測（70×150）標準樣板67塊；

2、光源系統：進口長弧氙燈、高光強6.5KW專業水冷氙弧燈；

3、過慮器：雙重內外濾光組件，使過濾后的光譜完全符合GB、FZ、AATCC、ISO、JIS等標準要求；

4、輻照能量控制點：光照強度數字設定，實時監控，自動調節，符合不同標準對測試光源的穩定要求(可選訂購控制點420nm；340nm；300-400nm或280-800nm波段監控)；

5、溫度控制：黑板溫度計（BPT）黑標溫度計（BST）可切換和空氣溫度（CHT）與試樣同工位檢測，真實反映試樣受測狀況，所測數據經CPU處理后以數字、圖表、曲線等方式顯示在彩屏上，無須停機觀察。

6、濕度控制：PTC高溫雙重加濕系統，加濕原件為SUS316材料持久耐用，加濕管防干燒保護，試驗濕度準確穩定；

7、噴淋系統：樣品前噴加后噴,高壓噴出傘形雨霧，模擬自然淋雨效果,淋雨量0.4L/min。

8、數據輸出方式：儀器配有USB端口，可直接采用U盤導出測試數據據以EXL表格文檔并在電腦上讀??；

9、數據顯示方式：10.4吋weinview超大彩色觸摸屏顯示操控，中英文操作，多種試驗監控模式（數字、曲線、表格），操控方便，直觀清晰。

10、標準設定：內置11組程序可自定義AATCC、ISO、GB、JIS等多種測試標準，并永久保存，直接選擇進入即可開始試驗

11、耐久運轉：一次測試時間可連續運轉1000小時以上，滿足特殊行業材料老化測試

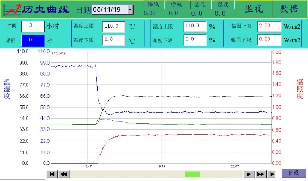

12、監控界面：友好監控界面、運行曲線、手機電腦APP通訊技術（如圖）：

13、燈管組合：原裝進口燈管和雙重A型或B型濾光器組合與進口品牌機器可互通互換。

二、技術參數

1、型號：XD6500

2、內箱尺寸：750×750×750（深×寬×高）㎜

3、外型尺寸：1050㎜×1270㎜×2100（深×寬×高）

4、燈管使用壽命：≥1200小時

5、配套氙燈電源：高可靠性專業自主開發電子式智能啟動電源、運行超穩定。點燈效率比其它廠家高95%以上

6、燈管功率：6.5KW

7、燈管數量：1支原裝進口

8、內外濾光器：雙重特殊玻璃濾光器，不同組合模擬不同環境（A型日光玻璃型或B型窗玻璃型）

9、能量控制點：@280～800nm @340nm

10、輻照強度：0.25～1.20W/m²

11、輻照強度調節：內置式太陽眼無線光纖傳感器,輻照強度先進高新技術閉環監控智能PID自動調節

12、箱體溫度（HTC）：38～65℃±3℃(可調）

13、黑板溫度（BPT）：40～110℃±3℃(可調）

14、黑標溫度（BST）：40～120℃±3℃(可調）

15、相對濕度：光循環：35～75%RH；暗循環：45～95%RH

16、溫度均勻度：±3℃

17、濕度均勻度：±5%RH

18、黑板和黑標位置：黑板黑標與樣品架應同工位

19、試樣架：3層試樣架圍繞燈管中心1R/min360度旋轉，提高所有試樣曝曬的一致性

20、試樣夾類型：掛式試樣夾，彈壓式試片安裝設計，拆裝樣品只需按壓彈簧拆裝非常方便

21、試樣夾數量：67塊70×150mm標準樣板 中層25塊、上下層各21塊

22、有效暴曬面積：6500cm²

23、光照/黑暗交替周期：0～9999H可調

24、噴淋方式：樣品前噴、背噴每段可獨立控制

25、噴淋循環周期：0～9999min可調

  控制系統

1、顯示屏：10.4英寸彩色觸摸屏人機界面

2、操作語文：中文輸入

3、運轉模式：程式運行（黑暗、光照周期模式）或定值運行均可

4、控制內容：空氣溫度（BHC）、黑板溫度（BPT）或黑標溫度（BST）、相對濕度、輻照度、氙燈冷卻水水溫、輻照曝曬計時、超溫溫度設定、運行時間設定、噴淋時間（噴淋、停噴周期）溫濕度輻照度運行曲線監控、運行狀態監控、報警功能監控；

5、測試標準定義：定值自定義測試空間及11組程序自定義記憶測試標準空間

6、報警保護功能：溫度超溫、風機過載、氙燈過熱、水箱缺水、電源缺相、加濕器防干燒等。當各故障發生，顯示屏直觀指示機器故障原因及排除方法并聯動保護功能啟動；

7、數據存儲：自動儲存大空間，可儲存時間6個月

8、數據導出：USB端口U盤導出功能

9、遠程通訊：手機APP、電腦聯網遠程操作控制

  光源系統

1、燈管：進口長弧燈管模擬最逼真的光譜能量，能模擬太陽光光譜值達到98%以上

2、濾光器：進口特殊濾光片，A型、B型不同組合濾光器模擬不同試驗環境

3、啟動電源：先進可靠的智能電子式電源轉換器使氙燈點亮后光照穩定如一

4、輻照度控制：無線光纖太陽眼，自動接收光模擬量通過封閉的環形中央處理控制系統自動調整燈管輸出從而提供最穩定最節能的輻照輸出

輻照度計（根據配置選擇）

1、高科技一體式輻照度計各能量點集成統一到中央處理器

2、光譜范圍：@280～800nm  @340nm；

3、輻照度量程：0～5W/m²；

4、年穩定度：2%

5、控制誤差：±0.1%

6、控制精度：±0.1%

  黑體溫度計

1、傳感器作用：黑體標準傳感器，用于測量黑球溫度/樣品的表面溫度

2、控制模式：通過全智能系統內部PID調節控制黑體標準溫度

3、黑板溫度計或黑標溫度計可切換使用

4、傳感器類型：PT100鉑金測溫傳感器

 加熱系統

1、加熱器：鍍鉻金屬絲加熱器或鎳鉻合金電加熱器

2、控溫方式：先進的PID固態繼電器SSR連續控制模式加濕系統

1、加濕原件：專業SUS316#納米技術原件，耐用不生銹、壽命長，比傳統加濕管方式加濕器加濕量大3倍

2、耗水量低：專用自主開發氙燈老化箱加濕器比普通加濕系統降低濕熱試驗耗水量：38℃&95%RH 恒定24 小時耗水量小于0.2L/min，節約費用同時降低勞動成本；

3、耗電量低：濕度工況熱濕比大，加濕功率小，相對與目前其它廠家應用的普通加濕器，38℃&95%RH 恒定加濕能耗降低近80%以上

  噴淋系統

1、噴淋方式：樣品前噴淋與背噴淋可獨立控制

2、噴嘴：自定儀的精密高壓噴嘴可以為試樣提供一致的脫離子水噴淋

3、試樣噴淋（前噴淋）：試樣噴淋將水噴淋到試樣曝曬的表面模擬降雨，產生溫度沖擊與腐蝕作用

4、暗循環噴淋（背噴）：在暗循環階段，樣架噴淋將水噴到樣品背面，冷卻試樣溫度至露點以下，使曝曬表面形成冷凝

5、噴淋耗水量：前噴淋0.2L/min、背噴淋0.2L/min

冷卻裝置

1、氙燈專用工業級冷水機配置

2、采用進口渦旋式壓縮機組，冷卻效率穩定可靠

3、CS超溫保護裝置，當水溫超過設定值自動停機報警

4、高級SUS304#不銹鋼水泵循環系統

5、自主開發熱交換器換熱率果好，保障燈管進行長期運行

  轉鼓結構

6、傳動電機：進口減速電機轉速可調

7、轉鼓架：全SUS304#不銹鋼拼裝結構方便拆裝

8、轉動方式：齒輪傳動結構360⁰平穩旋轉穩定可靠

  結構材質

1、箱體結構：由試驗箱體、控?zé)?span>/控濕/光照/噴淋/凝露系統/傳動機構、循環系統和電器控制柜組成

2、外殼材質：優質鋼板雙面噴塑粉顏色為電腦白

3、內膽材質：SUS316不銹鋼板，耐腐蝕，易清潔，美觀大方

4、箱門：向左單開門帶濾光視窗，門邊由硅橡膠緊迫密封

5、試樣旋轉架：不銹鋼材料制造，試樣固定位置可調、標準沖壓成型樣板或標規則樣品,樣品架圍繞燈管中心旋轉

6、傳動方式：長軸專用電機齒輪帶動轉鼓旋轉

7、循環結構：空氣平衡風道冷卻系統、先進的PID算法可以精確調控測試參數分別控制調速風機及箱溫度加熱

安保裝置

u  燈管保護：為了使燈管能正常工作，不致?lián)p壞，本設備使用冷卻系統與燈聯鎖，如冷水機出現故障氙燈自動熄滅，整機停止工作

u  燈管超溫保護：為防止燈管過熱運行，當水溫超過超溫設定值將強制儀器進入冷卻周期

u  水路保護：燈管循環水路缺水時，燈點不亮保護燈管不至損壞

u  水溫保護：系統有獨立的水溫超溫設置保護，延長燈管使用壽命

u  缺水保護：加水部件全部為自動補水，如水箱部件長期缺水自動保護并報警

u  加濕保護：加濕箱缺水自動保護加濕原件不致?lián)p壞

u  電源相序：缺相、相序、漏電，電源故障時保護機器不被損壞

u  電機保護：電機熱過載保護，保護電機穩定運轉

u  保護設定：控制系統界面有溫濕度設定值保護，如箱內溫濕度超過設定值報警動作

u  數值保護：停電運行數值自動保存

 裝機條件

u  裝機電源：AC380V 50HZ

u  裝機功率：整機10KW

u  使用水源：系統必須使用超純凈水（用戶需自備純水機）

u  加水方式：實現無人工操作，整機自動加補水

u  周圍環境：周圍無強烈振動

u  環境溫度：15～20℃，濕度﹤65%R.H

u  排水系統：機器運轉過程外排污水，室內必須留有排水管道系統
